Los sistemas de control neumático son una piedra angular en la automatización industrial, empleados en una variedad de aplicaciones para controlar el movimiento de maquinaria y ejecutar procesos complejos. En este artículo, exploraremos en profundidad qué es un sistema de control neumático, sus componentes esenciales, cómo funciona, y analizaremos sus ventajas y desventajas en el ámbito industrial.

Definición

Un sistema de control neumático es un sistema automatizado que utiliza aire comprimido para controlar y operar dispositivos mecánicos en la industria. Este tipo de sistema se basa en el principio de que el aire comprimido puede ser utilizado para realizar trabajos mecánicos y controlar actuadores, como cilindros y motores, para lograr movimientos específicos y ejecutar procesos industriales.

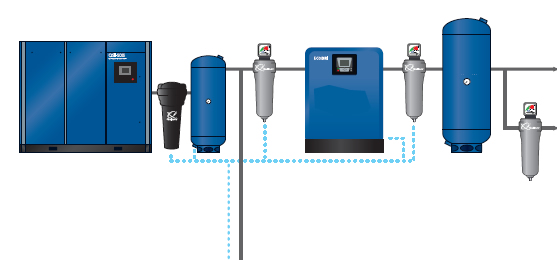

Componentes básicos de un sistema neumático:

  1. Compresor de aire: Es el corazón del sistema neumático. Su función es comprimir el aire atmosférico y almacenarlo en un tanque para su uso posterior. Los compresores pueden ser de pistón, de tornillo o centrífugos, dependiendo de la aplicación y la capacidad requerida.
  2. Tanque de aire: Almacena el aire comprimido proveniente del compresor. Este tanque actúa como un suministro de aire a presión constante para el sistema.
  3. Filtro de aire: Antes de que el aire comprimido entre en el sistema, es importante limpiarlo de partículas, humedad y aceite. Los filtros de aire eliminan estas impurezas para proteger los componentes del sistema y garantizar un funcionamiento eficiente.
  4. Regulador de presión: Controla la presión del aire que entra en el sistema. Permite ajustar la presión según los requisitos específicos de las herramientas o equipos neumáticos que se utilicen.
  5. Válvulas de control: Las válvulas controlan el flujo de aire dentro del sistema. Pueden ser manuales, automáticas o solenoides y se utilizan para abrir, cerrar o regular el paso del aire en diferentes secciones del sistema.
  6. Actuadores neumáticos: Son dispositivos que convierten la energía del aire comprimido en movimiento mecánico. Los actuadores más comunes son los cilindros neumáticos y los motores de aire, que se utilizan para realizar tareas como el movimiento lineal, la rotación o el agarre en aplicaciones industriales y robóticas.
  7. Válvulas de escape o de alivio de presión: Protegen el sistema de posibles sobrepresiones al liberar aire cuando la presión excede un nivel seguro.
  8. Mangueras y conexiones: Transportan el aire comprimido desde el compresor hasta los componentes individuales del sistema. Están diseñadas para soportar altas presiones y están disponibles en una variedad de materiales y tamaños para adaptarse a diferentes aplicaciones.
  9. Manómetros y medidores de presión: Proporcionan información en tiempo real sobre la presión del aire dentro del sistema, lo que permite monitorear y ajustar el rendimiento de manera adecuada.
  10. Accesorios adicionales: Incluyen lubricadores de aire, que añaden pequeñas cantidades de aceite al aire comprimido para lubricar los componentes móviles, y silenciadores, que reducen el ruido generado por la descarga de aire.

Principio de Funcionamiento del Sistema Neumático

Los sistemas neumáticos utilizan aire comprimido como medio de transmisión de energía para realizar tareas mecánicas y controlar dispositivos en una variedad de aplicaciones industriales. El principio de funcionamiento de estos sistemas se basa en la generación, distribución y control del aire comprimido para realizar trabajos específicos.

Generación de Aire Comprimido

El proceso comienza con un compresor de aire, que comprime el aire atmosférico y lo almacena en un tanque a presión. Los compresores pueden ser de diferentes tipos, como compresores de pistón, de tornillo o centrífugos, dependiendo de la aplicación y los requisitos de presión del sistema.

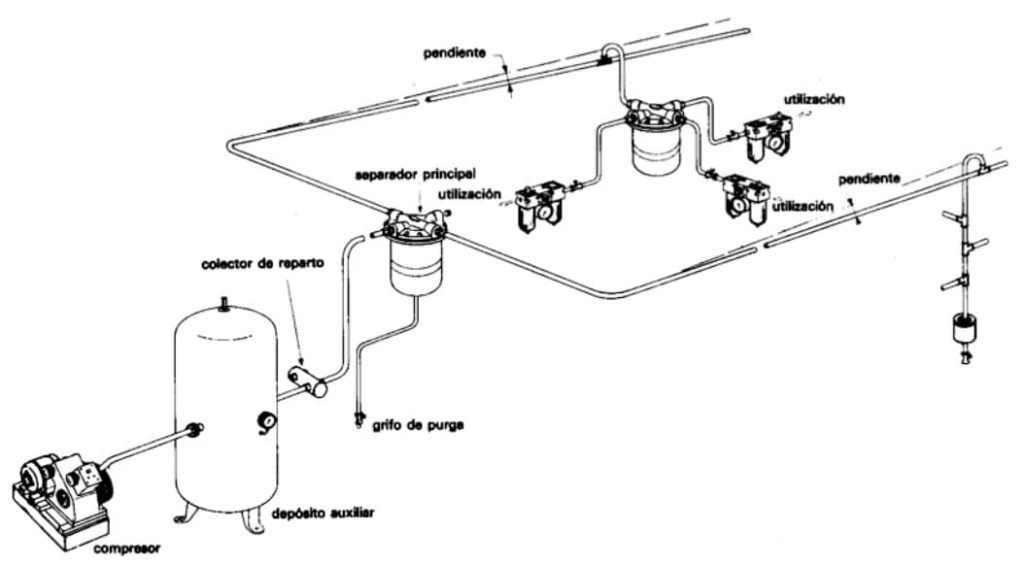

Distribución del Aire

Una vez que el aire es comprimido, se dirige a través de tuberías hacia los componentes del sistema neumático, como válvulas, actuadores y cilindros. La red de tuberías y conexiones asegura que el aire comprimido llegue a los puntos de control adecuados en la instalación.

Control del Aire

El control del aire es fundamental para el funcionamiento eficiente del sistema neumático. Las válvulas neumáticas controlan el flujo de aire hacia los actuadores, permitiendo su activación o desactivación según las señales de control. Estas válvulas pueden ser manuales, eléctricas o controladas por otro tipo de señal, como neumática o electroneumática.

Conversión de Energía

Una vez que el aire comprimido llega a los actuadores, estos convierten la energía del aire en movimiento mecánico. Los actuadores neumáticos más comunes son los cilindros neumáticos, que transforman la presión del aire en movimiento lineal. Otros actuadores incluyen motores neumáticos, que convierten la energía del aire en movimiento rotatorio.

Realización de Tareas Mecánicas

Con los actuadores en funcionamiento, el sistema neumático puede realizar una amplia variedad de tareas mecánicas, como levantar, empujar, tirar, girar o sujetar objetos. Estas tareas se ejecutan de acuerdo con la secuencia de operación programada o las señales de control recibidas por el sistema.

Aplicaciones

Los sistemas neumáticos se utilizan en una amplia gama de aplicaciones industriales, incluyendo la fabricación, la manipulación de materiales, la automatización de procesos, la robótica, el ensamblaje de productos y más. Su versatilidad y capacidad para generar fuerzas significativas los hacen adecuados para muchas aplicaciones diferentes.

Ventajas del sistema neumático

  1. El fluido utilizado en el sistema neumático de control es aire, que es fácil de recolectar y expulsar. Por lo tanto, este sistema resulta altamente económico, ya que el aire utilizado puede ser liberado de nuevo a la atmósfera.
  2. En contraste con la hidráulica, la neumática no requiere ningún tubo de retorno. Mientras que en la hidráulica se necesitan dos tubos, uno para llevar el fluido al lugar de trabajo y otro para devolverlo, en la neumática el gas utilizado es aire, que puede ser expulsado directamente al ambiente. Esto conlleva un ahorro significativo en el costo de los tubos, lo cual es bastante relevante.
  3. Otra razón por la que la neumática suele ser más económica que la actuación eléctrica o hidráulica es que en la neumática, el costo del aire y del equipo de manipulación se comparte entre las aplicaciones.
  4. Una ventaja adicional de los sistemas neumáticos es su seguridad inherente. Mientras que los sistemas eléctricos pueden ser propensos a incendiarse debido a chispas eléctricas, y los sistemas hidráulicos utilizan aceite inflamable, los sistemas neumáticos son intrínsecamente seguros. Por lo tanto, son preferidos en entornos potencialmente explosivos como plantas de gas natural, donde el riesgo de explosión es alto.
  5. El mantenimiento de los sistemas neumáticos es más sencillo en comparación con los sistemas hidráulicos. Por ejemplo, una fuga de aceite en un sistema hidráulico puede ocasionar pérdidas económicas y ambientales significativas, mientras que una fuga de aire en un sistema neumático solo resultaría en una pérdida de presión y energía. Por lo tanto, el mantenimiento de los sistemas neumáticos no requiere ser tan riguroso, lo que se traduce en costos de mantenimiento más bajos.

Desventajas del sistema neumático

  1. En la primera instancia, estos sistemas operan a una velocidad menor en contraste con los sistemas hidráulicos.
  2. Asimismo, presentan niveles bajos de capacidad de manejo de potencia.
  3. En lo que respecta a la complejidad del control, muestran un nivel inferior al del control eléctrico.
